工控機主板與嵌入式主板的區別

作者: 深圳市澤創偉業科技有限公司 發表時間:2020-07-16 18:02:11瀏覽量:3451

工控主板是應用于工業場合的主板,被工業電腦所采用,根據需求可以適應寬溫環境,可以適應惡劣環境,可以長時間高負荷工作等。根據工控主板的結構和尺寸可以分成:全長卡,半長卡,5.25寸,3.5寸,PC104架構等。
文本標簽:工控機主板 嵌入式主板

  什么是工控機主板


  工控主板是應用于工業場合的主板,被工業電腦所采用,根據需求可以適應寬溫環境,可以適應惡劣環境,可以長時間高負荷工作等。


  根據工控主板的結構和尺寸可以分成:全長卡,半長卡,5.25寸,3.5寸,PC104架構等。


工控主板


  按選用芯片系列分:386,486,586,PIII,P4,ATOM,等。按芯片類型分:X86架構,MIPS架構,ARM架構等。還有一些根據客戶需求定制的部分。


  工控主板的典型環境,如下:


  工作溫度:范圍可達-40度~85度;


  工作濕度:范圍可達非凝露0~95%;


  環境粉塵:金屬粉塵,普通粉塵;


  電磁輻射:強電磁干擾環境,自身輻射控制;


  長時間工作:一般壽命期內永久開機


  工控機是可以作為家用電腦使用,一般情況下沒有問題。但作游戲機就不太合適。工控機主板主要是以穩定為主,24小時常年開機,內存不是普通的,穩定性很好,出錯率幾乎為零。但是配件很貴,性能不是很快。


  什么是嵌入式主板


  嵌入式工控機是一套與工控工作臺集成在一起的單片機控制系統。配備了合適尺寸的液晶顯示屏以顯示工作菜單,可接入標準鍵盤,顯示內容包括文字、流水號、日期和圖形,可通過RS232串行口或USB接口與PC機和其它設備連接;CF卡接口可以接入8M-2G的CF卡。NANDFlash用作穩定存儲;有JTAG接口用于調試;另有三個面板按鍵(確認鍵、下移鍵、返回鍵)以及一個急停鍵單獨控制操作;支持多國語言菜單等。由于采用較高性能的處理器及相關外圍硬件設備,該系統數據通信協議更加可靠、合理、易于擴展;人機交互操作更加友好、方便;系統集成度更高、體積更小。該系統既可作為嵌入式電腦系統獨立工作。也可作為從屬功能設備由PC機進行控制,以完成更復雜的工作。該系統有三種工作模式:獨立工作模式、聯機工作模式和維護工作模式。

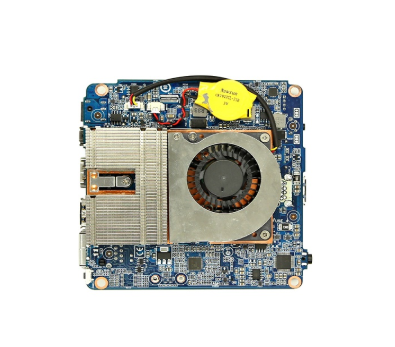

嵌入式主板


  在工業一體機項目中,經常會遇到工件需做往返運動或需精確定位等場合,這些項目采用步進電機控制簡單易行。因此內含步進電機的嵌入式工控一體化工業控制機應用廣泛,可用作氣動加工、激光加工、自動焊接等設備的控制系統。例如能在各種金屬或非金屬物體上打出文字圖形的機電一體化設備-打標機,應用該系統可較大幅度地提高打標的速度和精度;又如激光加工機床,它通過控制激光束和工件之間的相對位置來切割、打孔和熱處理各種零器件,采用該系統能充分發揮ARM處理器的性能??商岣呔鹊耐瑫r降低生產成本,是新式機床設計和老式機床改造的一條有效途徑。


  常見的嵌入式主板有哪些


  常見的3.5寸板、PC104板、MINI-ITX、PICO-ITX、NANO-ITX、ETX等都屬于嵌入式主板的板型。

  通常在工業主板上面會帶有:VGA接口(有的嵌入式主板會帶DVI、HMD、LVDS/TTL等工控機顯示接口,LVDS/TTL用來接LCD顯示屏;945芯片組以上的主板還可以支持異步雙顯)、USB接口(低端主板一般只能接存儲使用U盤,主要看系統里面有沒有帶USB設配的驅動)、鍵盤/鼠標,并口、串口(一般帶有多個串口,很多設備還都是通過串口做控制、通信的)IDE接口(高端主板一般帶有SATA接口)、網口、GPIO口等等,通常還會帶有一個功能擴展接口如:PC104、PCI104、MINI-PCI等類似的擴展接口,存儲擴展接口如:CF卡接口(低端主板還會帶有DOC接口)。


  3.5"嵌入式主板系列體積僅相當于3寸硬盤大小。(有板載CPU的低端主板,也有非板載的;主板一般都是可以支持Windows系統的,所以性能一般來講比PC104主板要高,常見的PC104主板一般都是上DOS的;有的主板上面不僅貼CPU除此還會板載內存,128/256的都有,確實是ALL-IN-ONE。)


  PC104主板(主板一般都會板載CPU、板載內存條、板載電子盤)很常見,有兩種規格:X86和ARM?;赬86的PC104主板很多產家再做,基本上都是低端上DOS系統的,不過也有例外,有產家可以上到PM1GHZ以上,當然價格也超級貴了。PC104嵌入式主板跟其他主板一般,都是嵌入到設備里面做控制使用的,所以很多行業都可以使用。比如醫院里面使用的監護儀、血液分析儀等等醫療設備,還有機車控制上面。所以不僅僅用于軍工行業。


  工控機主板與嵌入式主板的區別是什么


  首先工控主板和普通的PC板最大的區別在于工控主板的PCI槽較多,也有部分是ISA槽的,PC板一般都沒有。一般工控主板是不插顯卡的,PC主板上就有PCI-E的顯卡槽其他CPU都差不多,除了嵌入式的工控主板用的是靈動的CPU。


  功能方面:工控主板是特定需求,特定功能,工業主板通過特殊設計,在遇到死機等異常情況,可以實現看門狗自動重新啟動、防浪涌沖擊等功能,全力的保證系統在惡劣環境的高穩定性的要求。而普通主板是大眾需求,多鐘功能;


  穩定性方面:工控強調的是超穩定,無故障;普通主板則是功能夠炫,性能夠酷,能長時間頂多久?那是看運氣;


  散熱方案:工控主板講究散熱效率,普通主板側重于外觀些;


  以上就是小編今天分享的工控機主板與嵌入式主板的區別了,希望對大家有所幫助,想了解更多工控主板的相關資訊可繼續關注本站!
