合適工控機主板該怎么選擇?

作者: 深圳市澤創偉業科技有限公司 發表時間:2021-06-17 17:27:15瀏覽量:2722

工控機主板是工控機的重要組成部分。測量工控主板,需要確定芯片組、設計和布局,以及工藝中使用的材料。那么如何選擇合適的嵌入式主板呢?下面從工控機主板的布線設計布局和主板材料兩個方面,談談主板的質量是如何...
文本標簽:

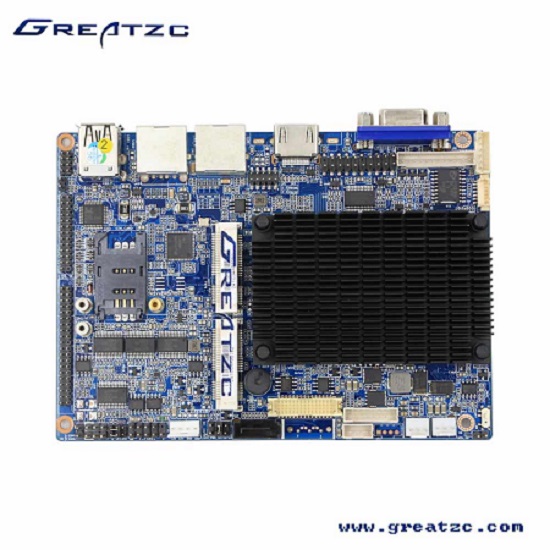

工控機主板是工控機的重要組成部分。測量工控主板,需要確定芯片組、設計和布局,以及工藝中使用的材料。那么如何選擇合適的嵌入式主板呢?下面從工控機主板的布線設計布局和主板材料兩個方面,談談主板的質量是如何體現的。



一、工控機主板布局

在布局上,工控主板主要體現在各個部分的布局和電路的布線上。在諄勤智能看來,一個好的工控主板是一件精美的藝術品,提供芯片組的廠商會將提供芯片組的相應設計指南出貨發送給工控電腦主板的廠商,一般會有基于標準的模板,我們稱之為工程板。

歐美的大工廠一般都是遵循標準板的設計,按照官方芯片組提供的規范會做的很好。方法性能有保證,但價格難以控制。臺灣廠商為了權衡成本,往往會提出工控電腦主板的結構布局,通常會包含一些獨特的設計。

二、工控機主板的結構和材料

1.為了節約成本,降低價格,現在一些工控電腦主板的廠商可以在市場上站穩腳跟。他們不僅設計了板的數量而不是使用它們,而且調整了工控計算機主板的材料和附件,使其只滿足芯片組所需的基本性能。降低成本是為了測試廠家工控電腦的設計和布局能力。

把同樣數量的擴展位放在更小的空間里可以保持穩定,限制干擾,所以工控機主板結構布局設計的合理性就顯得尤為重要,稍有不合理的設計就會導致崩潰。這時候弱的廠商很容易在這些地方出錯,主板的不穩定和性能差都是因為這個。所以,如果沒有特殊要求,最好使用公版設計的工控電腦主板。如何識別為公共版本,取決于用戶對芯片組的掌握程度。

2.工控機主板上的接口組件位置一般是固定的,不能隨意改變,類似于PICMG等擴展槽和鍵盤、鼠標、USB等接口。它們必須與底盤上的孔相匹配,以保持它們的相對位置。但是,在某些情況下,提供新的機箱擋板將取代連接到機箱的擋板,以實現新的界面布局。

3.CPU和芯片組的布局。因為連接到CPU和芯片組的電路比較重要,芯片組有特殊的設計要求,芯片組廠商對CPU、芯片組及其周邊區域有非常明確的設計要求,所以幾乎所有的版圖都是公開設計的。

4.除了擴展槽、CPU和芯片,其他部件可以自由排列。例如,ATX電源接口插座的設計應遠離中央處理器風扇,以實現機箱中更好的散熱。

5.主板要求布局合理。儀表板組合儀表主板的一些設計考慮不全面。如果購買時需要注意一些細節,比如CPU接口附近一些主板的電容會影響風扇的安裝。這些都是你買的時候要注意的事情。

三、工控計算機主板的布線設計

1.在談布線設計之前,北橋芯片到CPU和內存的等距離是主板設計的基本要求,稱為“時鐘線等長”。我們知道北橋芯片作為CPU和內存之間的橋梁,其布局非常精致。目前,一些具有R&D實力的工控機主板廠商在北橋的芯片布局上采用了45度旋轉的巧妙設計,不僅縮短了北橋與CPU、內存插槽、AGP插槽之間的布線長度,而且使時鐘線長度相等。

2.工業平板電腦主板的布線設計更專業

使用蛇形線的另一個原因是為了盡量減少電磁輻射對主板其余部分和人體的影響,因為高速單調的數字信號會對主板上的模擬器件的工作產生很大的干擾。抑制電磁干擾的一個簡單方法是設計蛇形布線,以吸收盡可能多的輻射。

使用蛇形布線有上述優點,但并不是說蛇形布線在工控機主板布線的設計上更好,因為主板布線太多太密會導致工控計算機主板布局不均勻,對工控計算機主板的質量會有一定的影響。良好的布線應使工控機主板上所有元器件的線密度相差不大,并應盡可能均勻分布,否則容易造成工控機主板不穩定。今天我介紹一下如何選擇合適的工控機主板,希望對大家有所幫助。
