型號

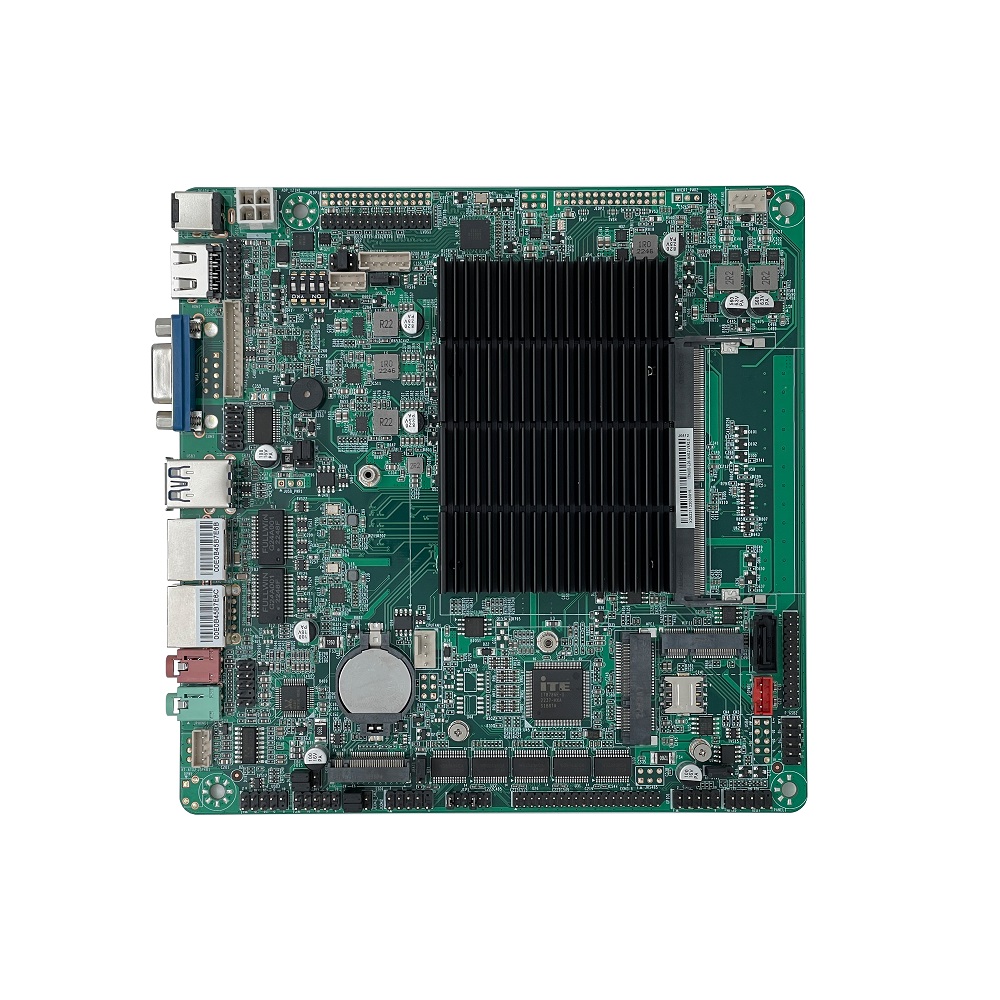

ZC-ITX6412 mini itx工控主板

處理器

集成Intel?Celeron J6412 2.0GHz四核處理器 ,TDP 10W

可兼容Intel? Elkhart Lake全系列CPU

內  存

1* SODIMM插槽,支持3200MHz DDR4內存,最大支持16GB

顯  示

集成Intel?UHD Graphics 第10代核心顯卡

1* VGA接口，1*HDMI（或EDP）接口，1*LVDS或eDP接口（默認為LVDS）

支持VGA、HDMI或EDP、LVDS或eDP同步/異步三顯

網  絡

2* Realtek RTL8111H千兆網卡，支持網絡喚醒/PXE

存  儲

1* 7pin SATA3.0硬盤接口,傳輸速率達6Gbps

1* 1個M.2 Key-M接口，支持2280 PCIE/SATA SSD

音  頻

板載ALC897 7.1聲道高保真音頻控制器，支持MIC/Line-out，功放（2歐5W雙聲道）

擴展插槽

1* Mini-PCIe插槽，支持WIFI/4G模塊

1* M.2 Key-E（支持WIFI/藍牙）

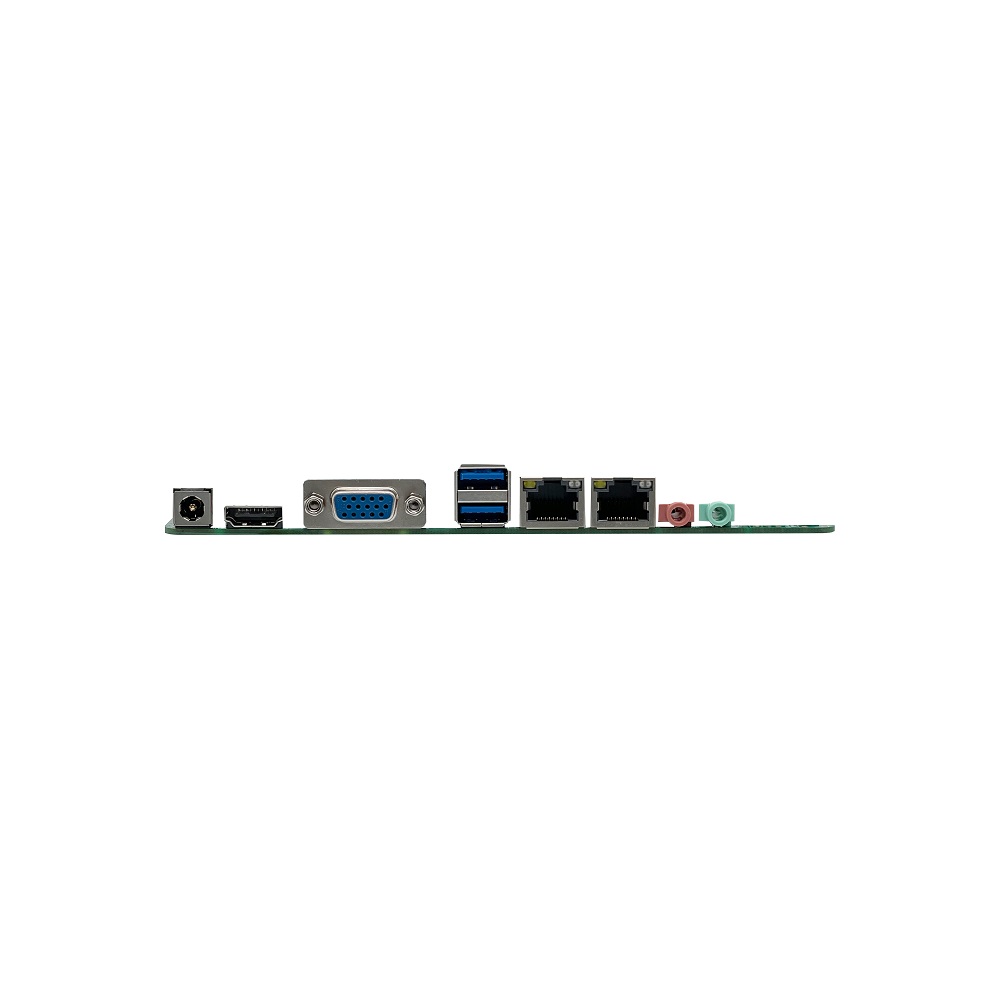

背板I/O接口

1* HDMI顯示接口

1* VGA顯示接口

2* USB3.0 接口

2* RJ-45 千兆網絡接口（其中LAN2與USB2.0為二選一）

1* Line out接口(綠色)、1* MIC接口(紅色)

1* 12V DC電源輸入接口

內置I/O接口

1* JHDMI接口 2*8Pin（可選）

1* JVGA接口 1*12Pin（與DB15同信號）

1* LVDS接口 2*15pin,支持雙通道24bit（和eDP二選一，默認）

1* 屏背光供電接口 1*6pin

1* eDP接口 2*15pin（和LVDS二選一，可選）

1* eDP接口 2*15pin（和HDMI二選一，可選）

6* USB 2.0接口 2*5Pin（當支持單網時，支持4個USB2.0）

1* 前置音頻接口 2*5pin

1* 功放接口 1*4pin

6* COM接口（COM1~2支持RS485，COM1/2第9P帶電，可選支持4個485，或可選支持2個R485和1個RS422）

1* LPT接口

1* 4pin ATX電源接口

1* 硬盤供電接口

1* 前面板開關按鈕和指示燈接口 2*5Pin

風扇接口

無風扇散熱設計，預留1*4pin CPU風扇接口，預留1*4pin系統風扇接口

GPIO

支持4路輸入輸出GPIO

BIOS

128Mb Flash ROM

看門狗

支持硬件復位功能(256級，0~255秒)

操作系統

Windows 10/Windows 11/Linux

電源類型

采用DC 12V電源供電

工作溫度

60℃～-20℃

儲存溫度

-20℃～70℃

工作濕度

5%-95%相對濕度,無冷凝

尺 寸

170mm x 170mm
