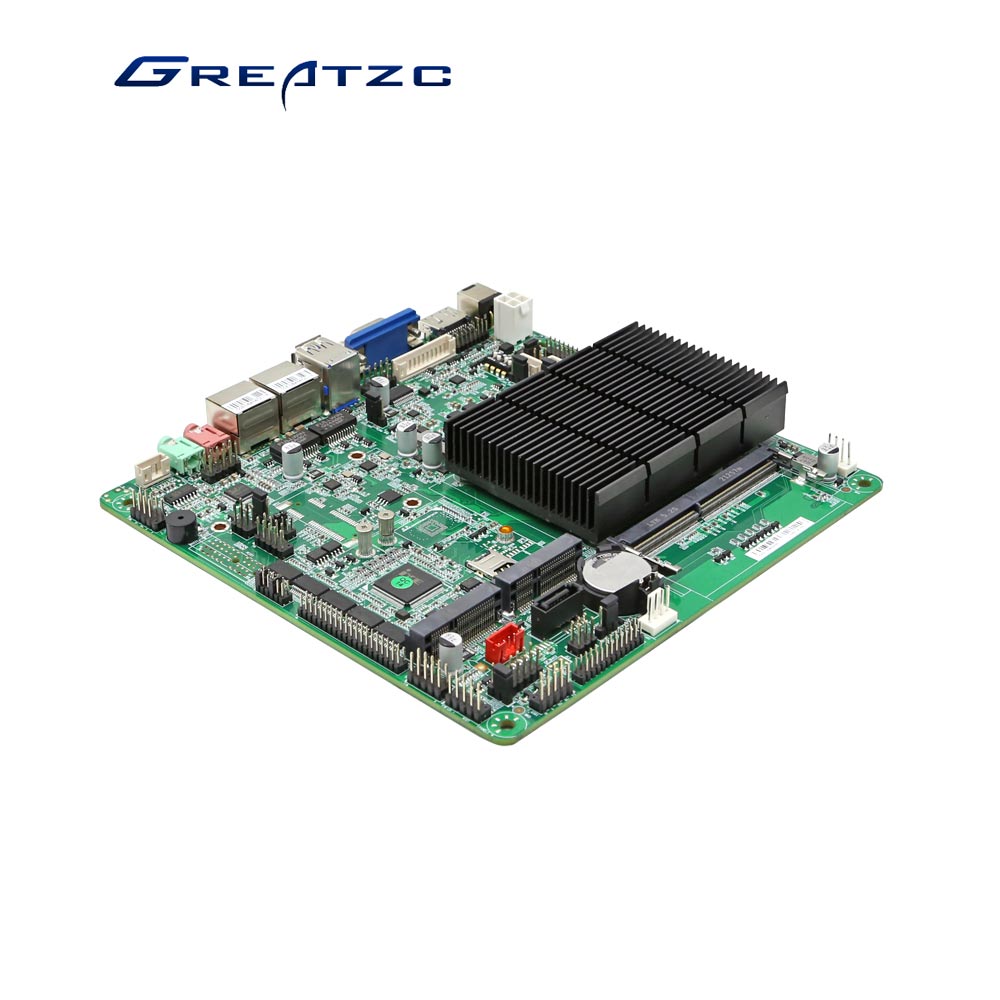

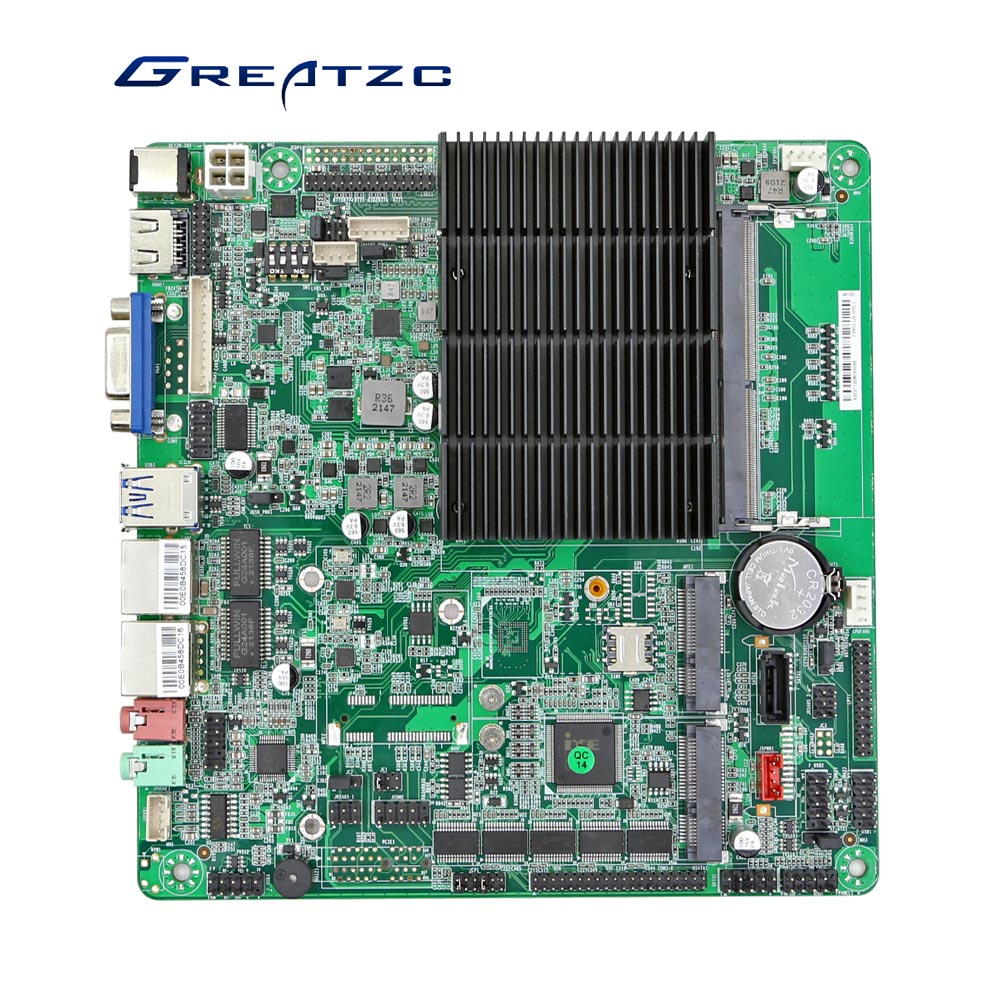

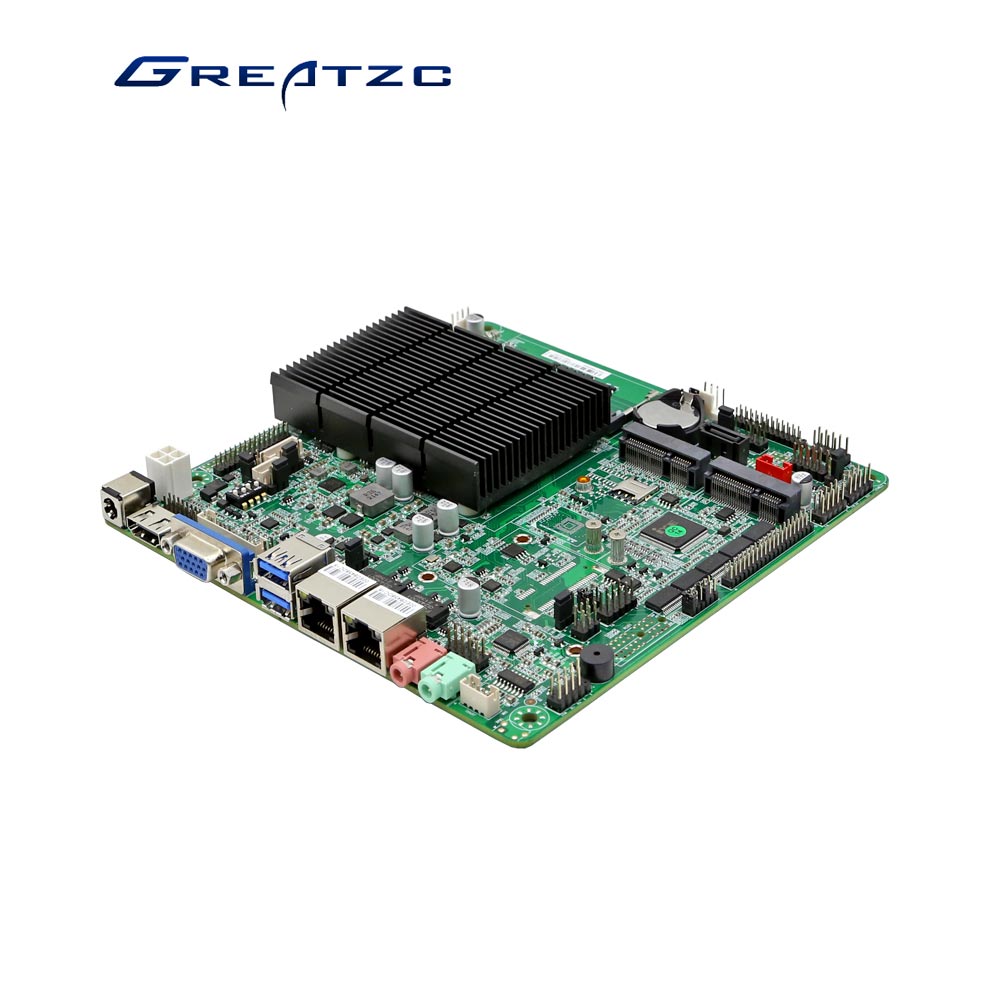

ZC-ITX40D-J4125工控主板
ZC-ITX40D-J4125是一款超薄Mini-ITX工控主板,主板尺寸17*17CM,厚度僅1.8CM左右,板載Intel?Celeron J4125 CPU,并兼容Intel? Gemini Lake 全系列CPU。該板設計方案優良,用料足,支持VGA+HDMI+LVDS或EDP顯示輸出,支持6個RS232串口(其中4個可設置RS485),產品廣泛應用于電腦一體機、觸摸一體機、自助售賣機、云計算終端,廣告播放、媒體發布、HTPC迷你電腦、云計算電腦終端、辦公電腦等場合。澤創偉業堅持采用全新原裝芯片及物料,保障品質長期穩定,規格長期統一。
項目 |
ZC-ITX40D-4125工控主板 詳細規格參數 |
處理器 |
集成Intel?Celeron J4125 2.0GHz 四核處理器 ,TDP 10W 可兼容Intel? Gemini Lake 全系列CPU |
內 存 |
1* SODIMM插槽,支持單通道2400MHz DDR4內存,最大支持8GB(默認) |
可板載LPDDR4 4G/8G內存(可選) |
|
顯 示 |
集成Intel?UHD Graphics 600核心顯卡 |
1* VGA接口,1*HDMI接口,1*LVDS或eDP接口(默認為LVDS) |
|
支持VGA、HDMI、LVDS或eDP同步/異步三顯 |
|
網 絡 |
1* Realtek RTL8111H千兆網卡(2個網絡可選),支持網絡喚醒/PXE |
存 儲 |
1* 7pin SATA3.0硬盤接口,傳輸速率達6Gbps |
1* 2.5寸硬盤接口(可選,和7pin SATA3.0接口二選一) |
|
1* mSATA3.0插槽(長卡) |
|
1* 板載64GB或128GB eMMC(可選) |
|
音 頻 |
板載ALC888/ALC662 6聲道高保真音頻控制器,支持MIC/Line-out,功放(支持2歐5W雙聲道) |
擴展插槽 |
1* Mini-PCIe插槽(半卡和長卡都支持),支持WIFI/4G模塊(可選4G,需要支持4G要做硬件調整) |
1* Mini-PCIe插槽(半卡,可選),支持WIFI模塊 |
|
1* PCIe x1 SLOT插槽(和半卡Mini-PCIe二選一,可選) |
|
背板I/O接口 |
1* HDMI顯示接口 |
1* VGA顯示接口 |
|
2* USB 2.0接口(當此2個USB2.0有效時,內置只能支持4個USB2.0) |
|
2* USB3.0 接口 |
|
1* RJ-45 千兆網絡接口(其中LAN2與USB2.0為二選一) |
|
1* Line out接口(綠色)、1* MIC接口(紅色) |
|
1* 12V DC電源輸入接口 |
|
內置I/O接口 |
1* JHDMI接口 2*8Pin(可選) |
1* JVGA接口 1*12Pin(與DB15同信號) |
|
1* LVDS接口 2*15pin,支持雙通道24bit(和eDP二選一,默認) |
|
1* 屏背光供電接口 1*6pin |
|
1* eDP接口 2*15pin(和LVDS二選一,可選) |
|
6* USB 2.0接口 2*5Pin(當支持單網時,支持4個USB2.0;當需要支持4G時,其中1個USB2.0接口無效) |
|
1* 前置音頻接口 2*5pin |
|
1* 功放接口 1*4pin |
|
6* COM接口(COM1~2支持RS485,COM1/2第9P帶電,可選支持4個485) |
|
1* LPT接口 |
|
1* 4pin ATX電源接口 |
|
1* 硬盤供電接口 |
|
1* 前面板開關按鈕和指示燈接口 2*5Pin |
|
風扇接口 |
無風扇散熱設計,預留1*4pin CPU風扇接口,預留1*4pin系統風扇接口 |
GPIO |
支持4路輸入輸出GPIO |
BIOS |
64Mb Flash ROM |
看門狗 |
支持硬件復位功能(256級,0~255秒) |
操作系統 |
Windows 10/Linux |
電源類型 |
采用DC 12V電源供電 |
工作溫度 |
60℃~-10℃ |
儲存溫度 |
-20℃~70℃ |
工作濕度 |
5%-95%相對濕度,無冷凝 |
尺 寸 |
170mm x 170mm |
