ZC-N4125R四核四網口無風扇工控主板

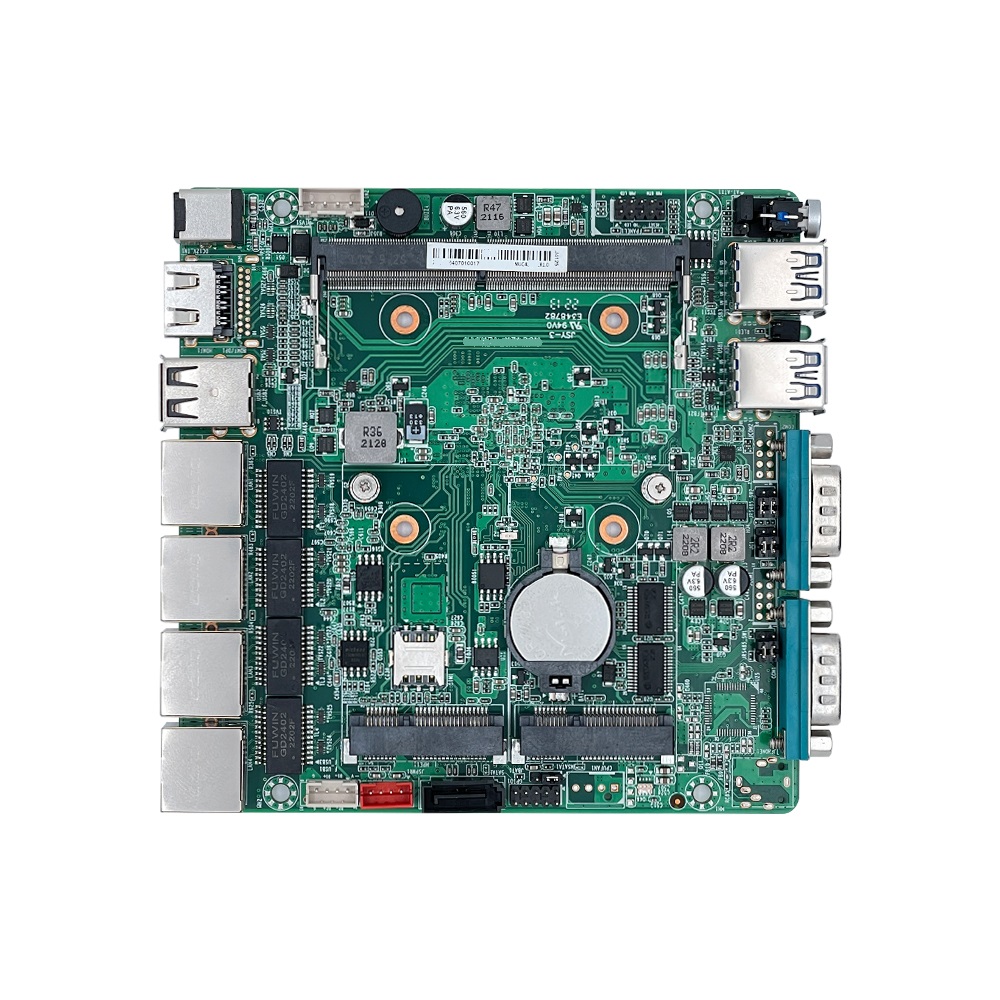

澤創偉業ZC-N4125R是一款Nano-ITX架構的微型四網四核無風扇工控主板,尺寸僅12*12CM,主板集成INTEL J4125四核 CPU,將CPU芯片設計在PCB的另一面,產品非常適合貼合到機箱殼體或?qū)岵牧仙献龀蔁o風扇整機,該板板載4個INTEL 2500M網卡,支持MINI PCIE+SIM卡槽,可內置3G/4G通信功能,并支持DDR4大容量內存,產品廣泛用于機器視覺,工業控制,網安,軟路由,VOIP,安防監控,X86交換機,智能控制等行業!
ZC-N4125R板載intel? J4125四核 CPU,并且將CPU設計在PCB的另一面,便于設成整 無風扇整機;
CPU性能強,支持4K顯示,功耗低,發熱量小,支持7*24小時工作;
標準Nano-ITX架構,尺寸12*12CM,厚度僅2.8CM,安裝非常方便,適合多種便攜式產品;
主板板載4個2.5千兆網卡,有效提升網絡傳輸速度;
板載2個DB9 RS232串口,可切換為RS485;
板載MINI PCI-E、SIM手機卡槽,支持訂制板載4G/3G網絡通信模塊及WIFI;
有配套鋁合金機箱可供選擇;
支持DC12-19V寬壓電源供電;
支持Watchdog 看門狗功能,支持硬件復位功能(256級,0~255秒);
項目 |
描述 |
處理器 |
集成Intel?Celeron J4125 2.0GHz 四核處理器 ,TDP 10W 可兼容Intel? Gemini Lake-R 全系列CPU |
內 存 |
1* SODIMM插槽,支持單通道2400MHz DDR4內存,最大支持16GB |
顯 示 |
集成Intel?UHD Graphics 600核心顯卡 |
1* HDMI接口和1*DP接口(可選),支持HDMI、DP同步/異步顯示 |
|
網 絡 |
4* intel i225或i226 2.5G網卡,支持網絡喚醒/PXE |
存 儲 |
1* 7pin SATA3.0硬盤接口,傳輸速率達6Gbps |
1* mSATA3.0插槽(長卡) |
|
擴展插槽 |
1* Mini-PCIe插槽(半卡和長卡都支持),支持4G模塊(若需要支持WIFI時,只支持3個有線網卡) |

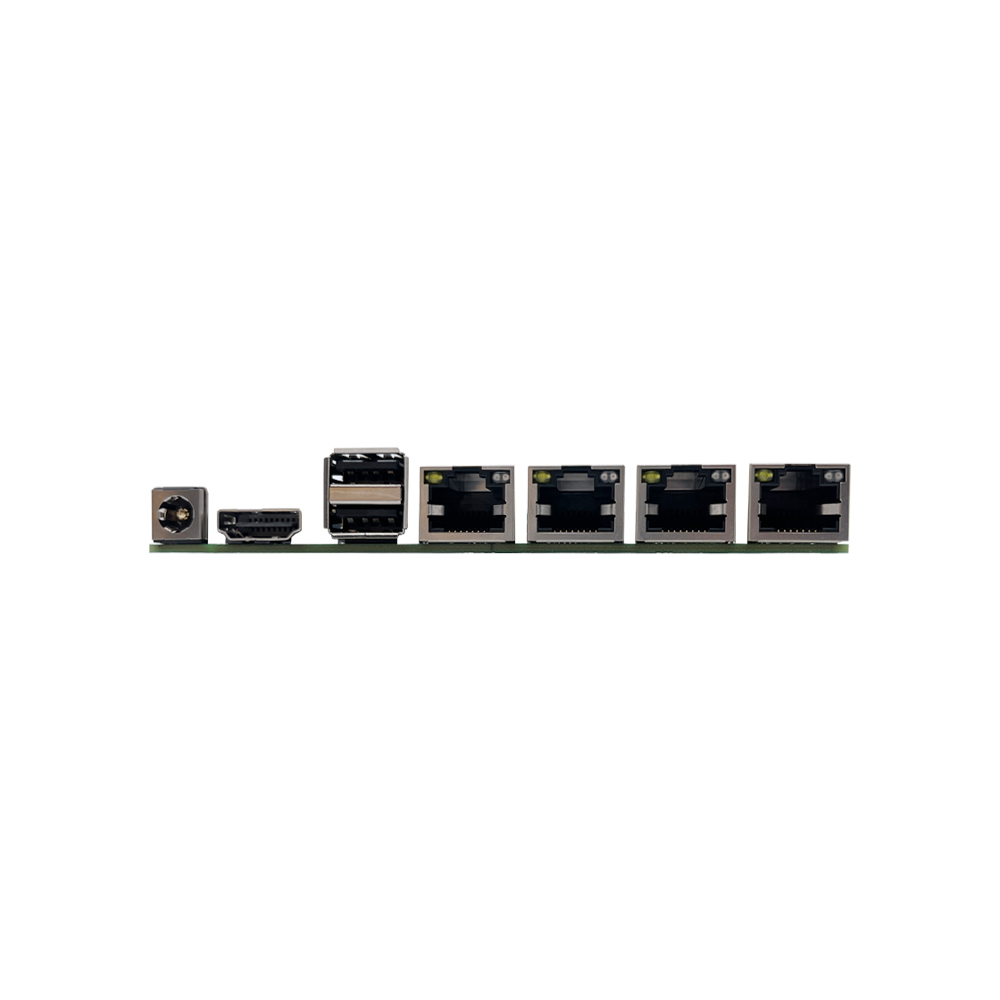

后I/O接口 |
4* intel I225V或i226 2.5G網絡接口 |
2* USB2.0接口 |
|
1* HDMI1.4顯示接口(可選支持HDMI加DP雙層顯示接口,其中DP接口支持4K顯示) |
|
1* 12V~19V DC電源輸入接口 |
|

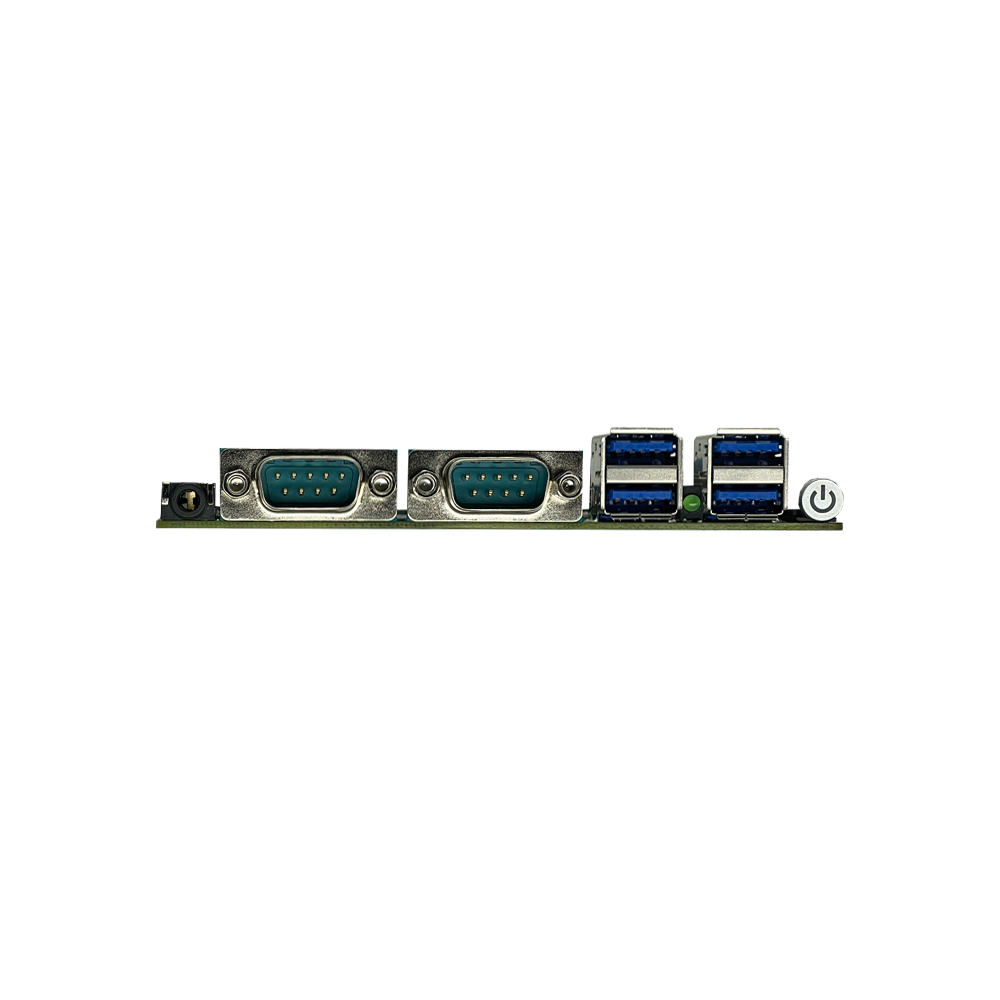

前I/O接口 |
4* USB 3.0接口 |
1* Line out和MIC二合一接口(可選) |
|
2* DB9 RS232串口(默認RS232,COM1/COM2通過調整硬件可支持RS485,RS485可選) |
|
1* 硬盤指示燈 |
|
1* 帶燈開關按鈕 |
|
內置I/O接口 |
1* USB 2.0接口 1*4Pin(當支持雙網且不支持4G時,支持2個USB2.0) |
2* COM接口2*5Pin(和前IO接口同信號,可選) |
|
1* 硬盤供電接口 |
|
1* 4pin 小白座電源接口 |
|
1* 前面板開關按鈕和指示燈接口 2*5Pin |
|
風扇接口 |
背貼CPU無風扇散熱設計,預留1*4pin CPU風扇接口 |
GPIO |
支持4路輸入輸出GPIO |
BIOS |
64Mb Flash ROM |
看門狗 |
支持硬件復位功能(256級,0~255秒) |
操作系統 |
Windows 10/Linux等 |
電源類型 |
采用DC 12-19V電源供電 |
工作溫度 |
60℃~-20℃ |
儲存溫度 |
-20℃~70℃ |
工作濕度 |
5%-95%相對濕度,無冷凝 |
尺 寸 |
120mm x 120mm |
