一、產品介紹:
OPS子卡,也叫OPS轉接卡、OPS轉接板、OPS擴展卡,按照 INTEL(Open Pluggable Specification)開放式可插拔規范生產,是將OPS電腦與一體機、電視機的內部線路進行連接的一個橋梁,可以將一體機或電視機內部電源,通過OPS JAE接口提供給OPS電腦主機,同時將OPS電腦的HDMI、DP、Audio、USB、COM、開/關機等信號通過OPS JAE接口與觸控一體機的液晶屏驅動板、喇叭、觸摸框、開關等部件進行對接,通過拔插即可實現觸控一體機、液晶電視機與OPS電腦主機之間連接使用!
與傳統的觸控一體機相比,通過OPS接口插拔式設計,可輕松將PC電腦部分與液晶屏顯示部分進行連接與分離,有利于PC部件(OPS電腦主機)的維修維護、升級更換,大大節省人工成本及運輸成本!
PC電腦部分與顯示屏之前不再需要額外線材連接,更美觀更穩定!

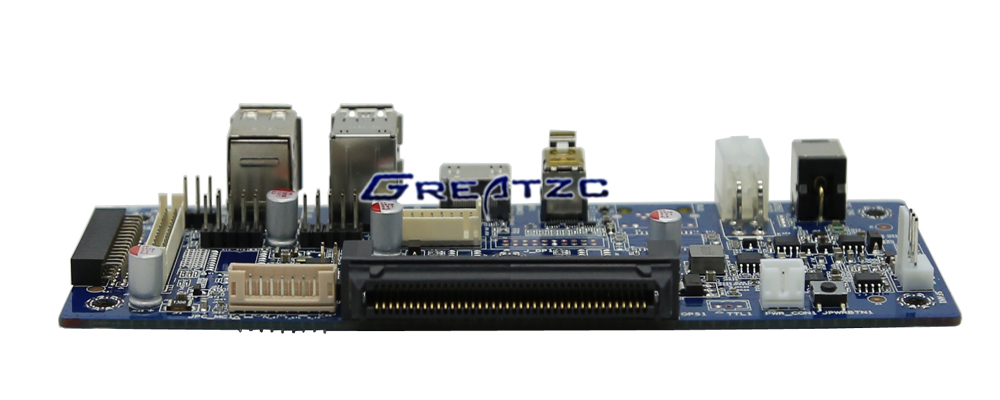

澤創408 OPS子卡接口功能豐富,用料足,性能穩定,兼容多個品牌OPS電腦主機,支持連接TV安卓板,可用于雙系統觸控一體機,并能有效保護您的OPS電腦及配件!

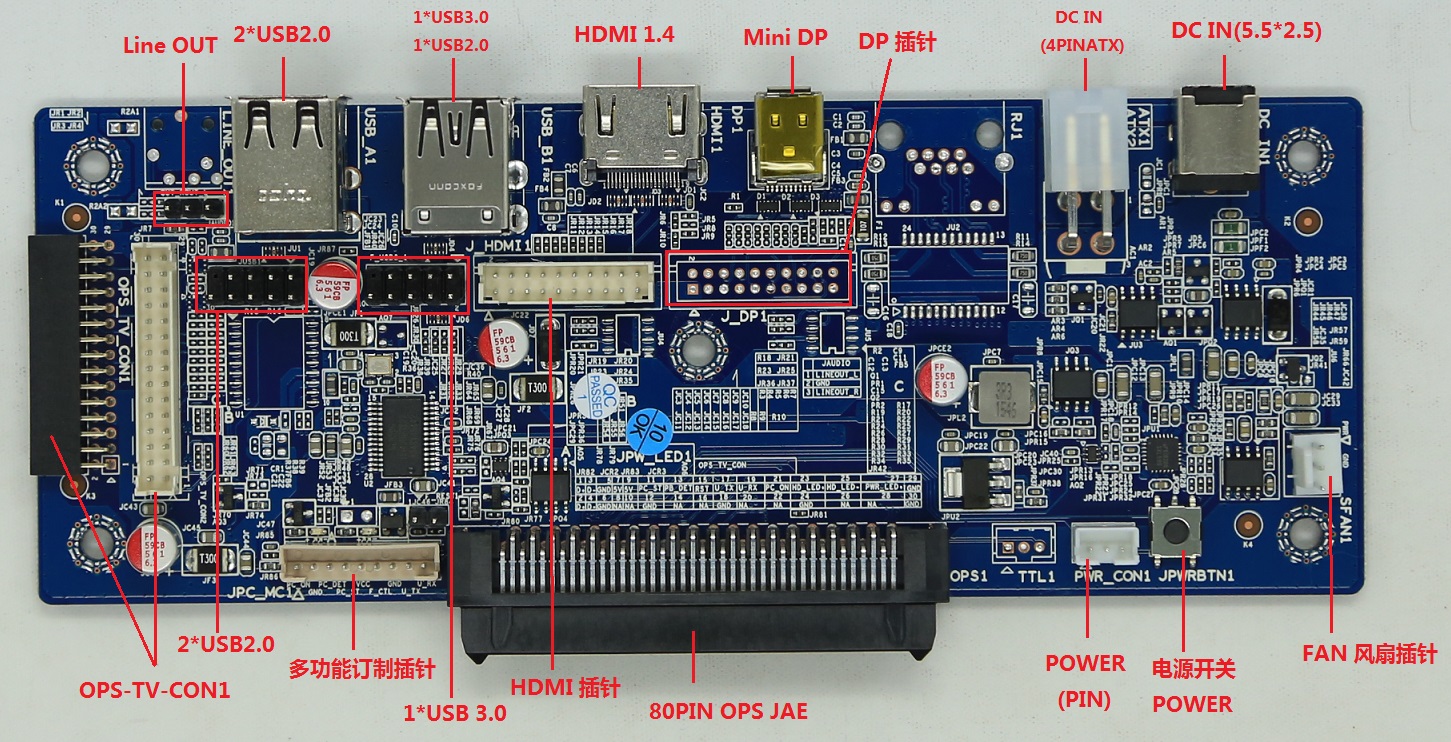

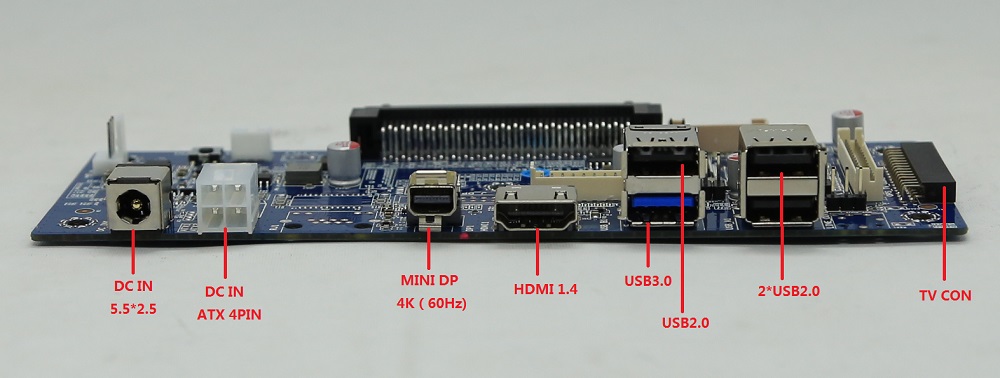

二、端口說明:
三、接口規格表
型號 |
OPS-C(408)子卡 |
|
尺寸 |
168*64mm |
|
端口 |

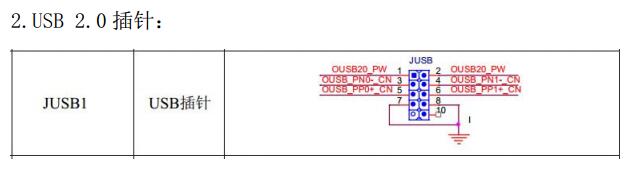

2*USB 2.0 |
雙層USB接口 |
1*USB3.0 1*USB2.0 |
雙層USB接口 |
|
1*HDMI 1.4 |
4K 30HZ |
|
1*MINI DP(需訂制) |
4K(60Hz) |
|
1*HDMI 插針 |
4K 30Hz(2.0間距) |
|

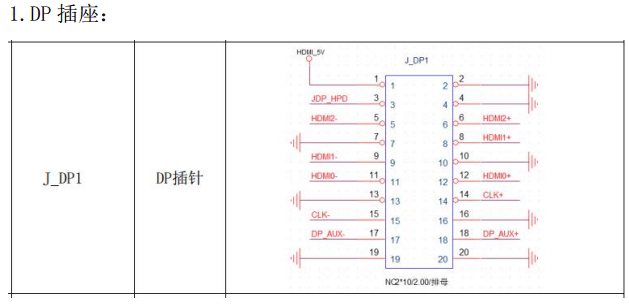

1*DP插針(需訂制) |
(取決于OPS主機輸出) |
|
1*DC IN |
4PIN ATX |
|
1*DC IN |
DC5.5*2.5 |
|

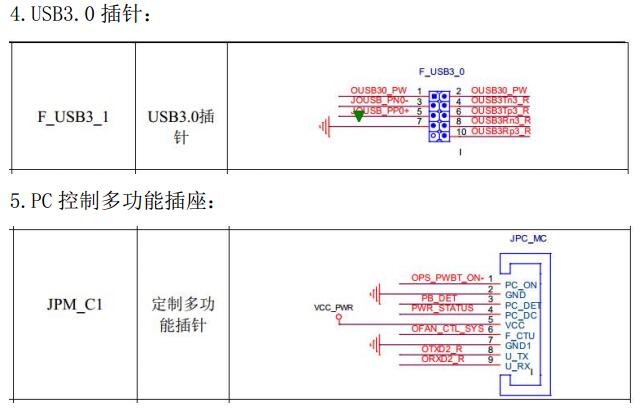

1*PC控制多功能插針 |
9PIN 2.0間距 |
|

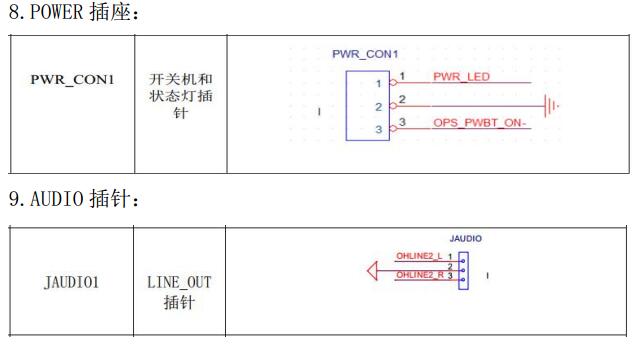

1*POWER插座 |
開關加LED(2.0間距) |
|

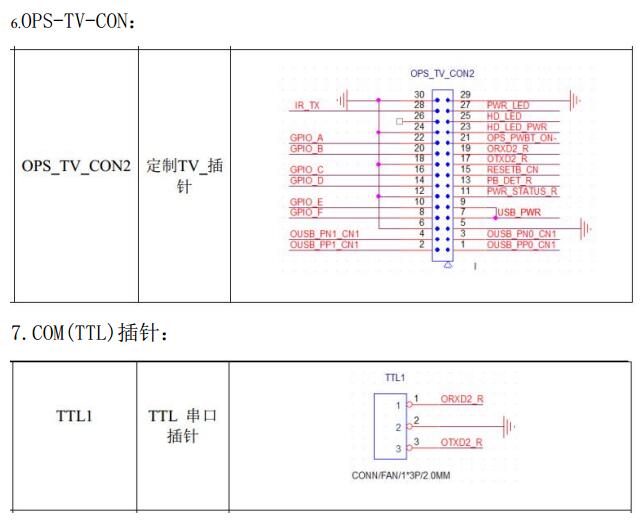

2*OPS-TV-CON |
30PIN 2.0間距 |
|
1*FAN |
3PIN |
|
1*SPK |
2.54插針 |
|
1*80pin JAE |
Intel 標準 |
|
電源 |
兼容DC12V或DC19V輸入 |

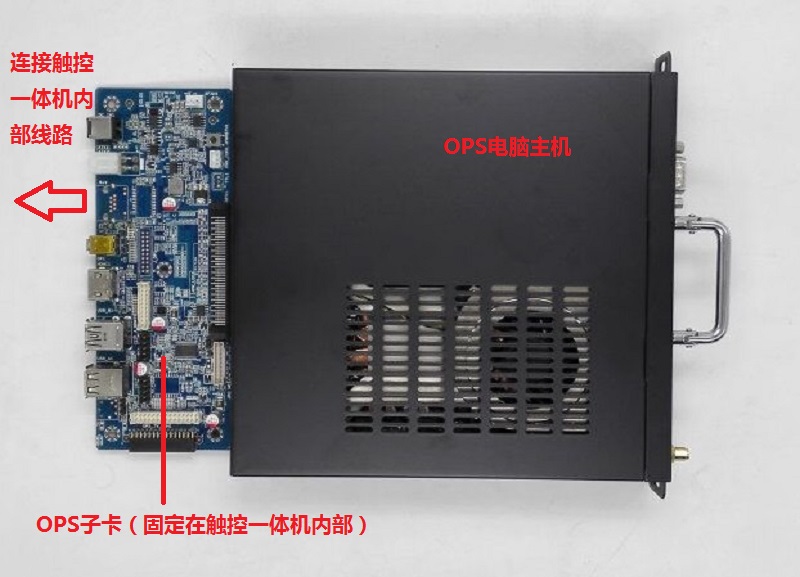

四、與OPS電腦主機連接示意圖:
五、應用場合:
OPS子卡廣泛應用于:觸控一體機廠家,多媒體會議系統、電腦電視一體機,電子白板,智能教學設備,教學白板,廣告機,數字標牌,觸摸一體機,查詢一體機,交互式教學電腦一體機,媒體發布,自助設備終端,智能家居,移動式音視頻展覽展示設備等廠家。

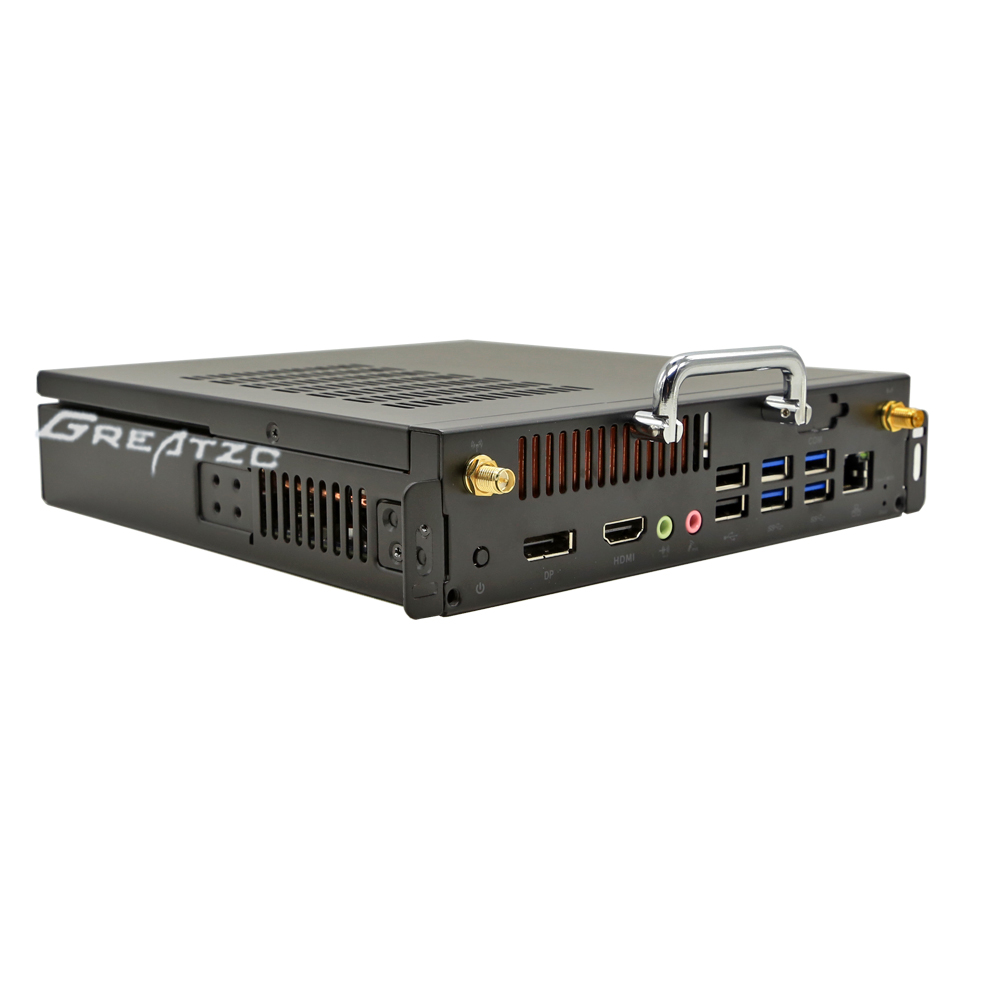

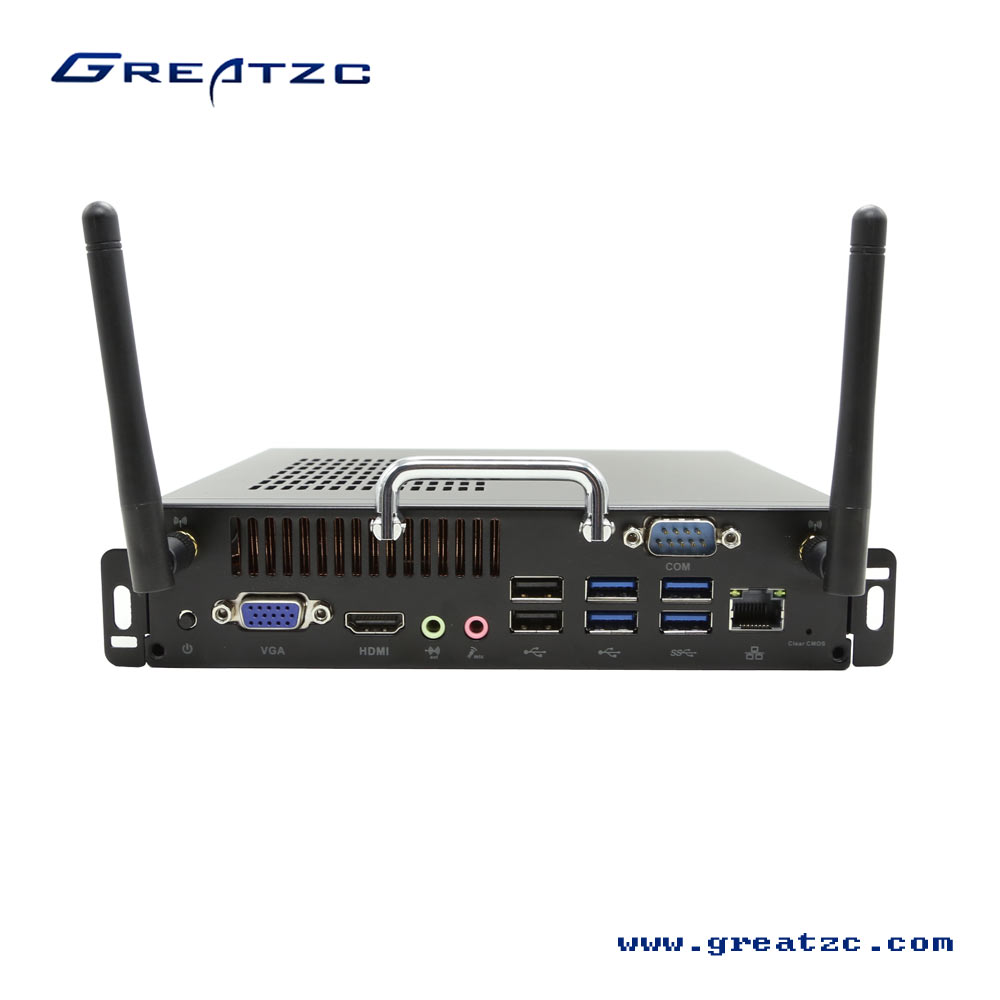

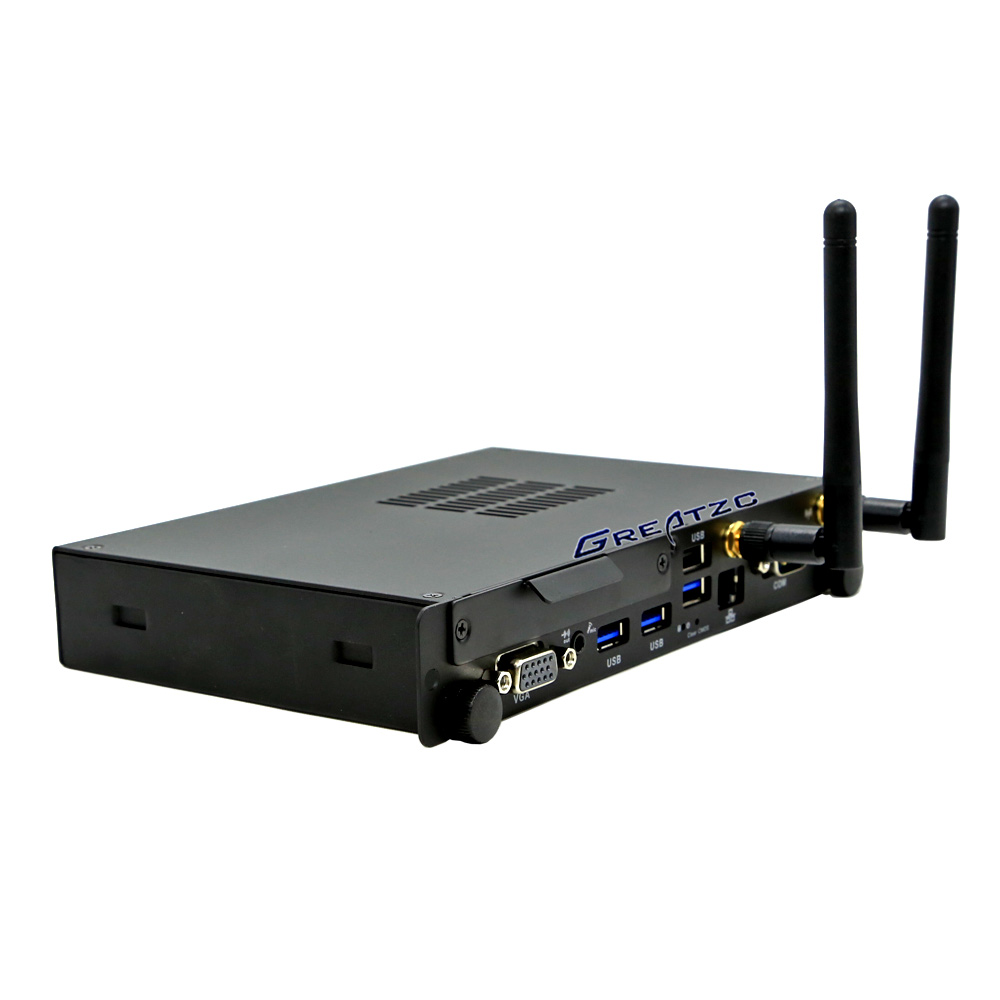

六、可選OPS電腦:
