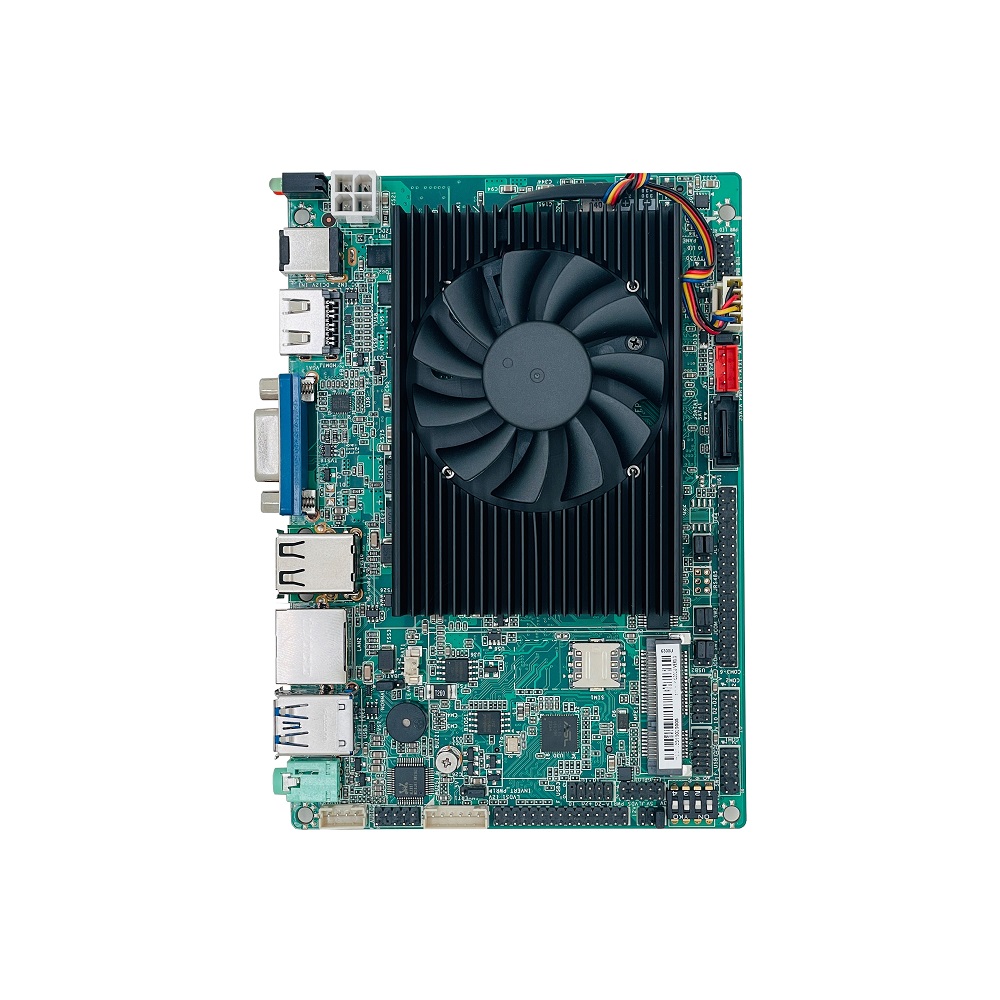

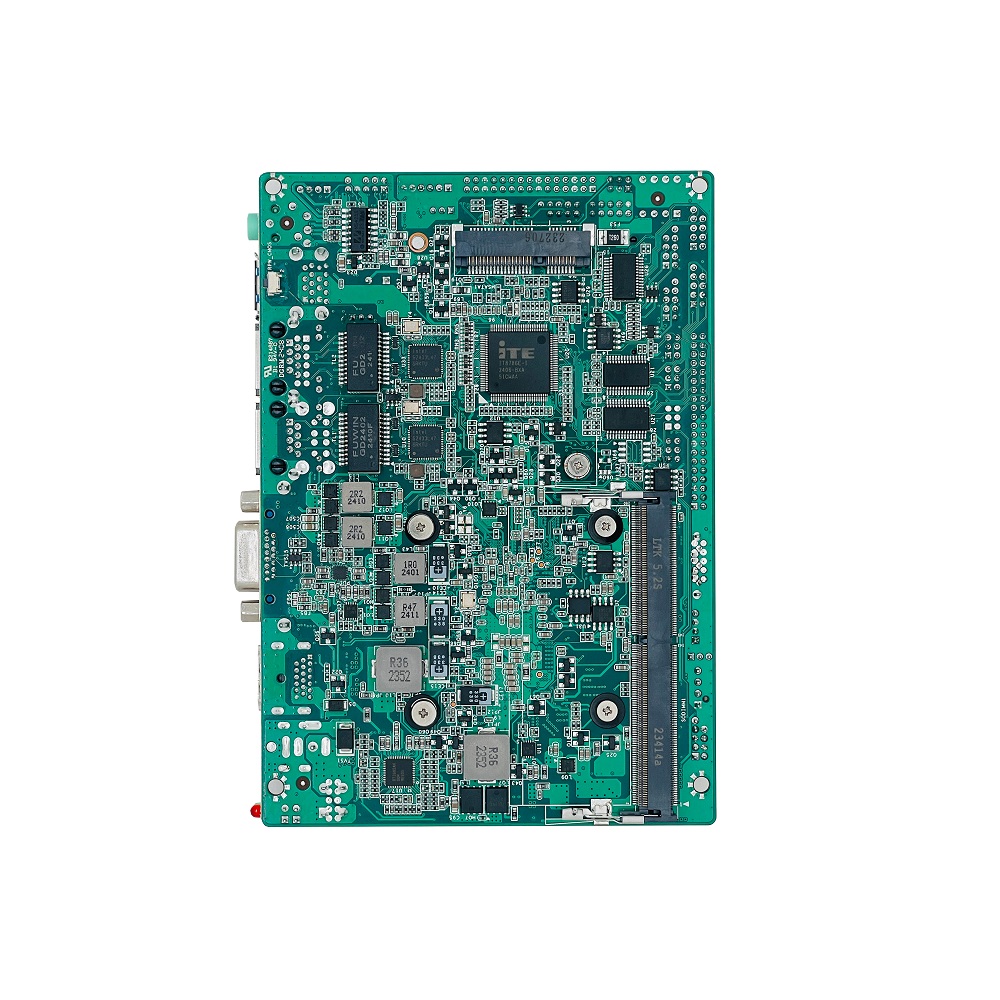

3.5英寸工控主板ZC35-E67P
概述:
ZC35-E67P是一款標準3.5英寸嵌入式工控主板。該板集成intel 6代7代U系列低功耗嵌入式CPU,多款I(lǐng)3I5I7高性能CPU可選,該板板載2個INTEL2.5G網卡,速度快,穩定性好,另外該板支持6個串口(其中2個支持RS-485),顯示方面,板載HDMI+VGA+LVDS或EDP,支持多種顯示設備。板上還集成MINI PCIE+SIM卡槽、GPIO、SPKER等接口,擴展功能十分豐富。該板具有發熱量小,功耗低,穩定耐用等特點。產品廣泛用于工業控制、智能制造、數據采集、自助設備、交通安防、人證比對、門禁管理、道閘控制、監控、醫療設備、儀器儀表、媒體發布等場合。
◆ 該板集成Intel 6代Skylake/7代Kaby lake系列低功耗嵌入式CPU,TDP功耗僅15W,多款I(lǐng)3,I5,I7CPU可供選擇或訂制;
◆ 標準3.5英寸設計,尺寸僅146*102mm,小巧便捷,利于集成安裝;
◆ 顯示接口支持VGA+HDMI+LVDS或EDP,支持三屏顯示輸出,支持4K極清顯示;
◆ 板載2個INTEL 2.5G千兆網卡,網速快,傳輸穩定,可選單網版本;
◆ 板載6個RS232 COM口,其中2個可切換為RS485,并可訂制4個RS485版本;
◆ 板載MINI PCIE和SIM卡槽,支持安裝3G/4G通信模塊或WIFI、藍牙等設備;
◆ 板載功放接口,可直接驅動2個2Ω5W喇叭;
◆ 直流12V供電,通用性強,適用于車載,一體機等,可訂制寬壓9-36V輸入;
◆ 支持看門狗功能和硬件設置通電開機功能,適用于無人值守場合;
◆ 支持無盤啟動、網絡喚醒、定時開關機等功能;
ZC35-E67P 3.5英寸工控主板規格參數 |
|||||
處理器 (不同批次型號有可能不同) |
Intel?Celeron 3865U |
Intel?Core i5-6300U |
Intel?Core i5-7200U |
Intel?Core i7-6660U |
|
雙核1.8GHz |
雙核2.4GHz (Up to 3.0GHz) |
雙核2.5GHz (Up to 3.1GHz) |
雙核2.6GHz (Up to 3.4GHz) |
||
顯卡 |
CPU集成INTEL HD高清核顯 支持4K極清顯示 |
||||
內存 |
支持DDR4 SO-DIMM內存,最大支持16GB; |
||||
存儲 |
支持MSATA+SATA兩種接口存儲設備 |
||||
網絡 |
板載2*INTEL I226/I225網卡,速率可達2500Mbp/s |
||||
聲卡 |
板載ALC897 7.1聲道聲卡 |
||||
IO接口 |

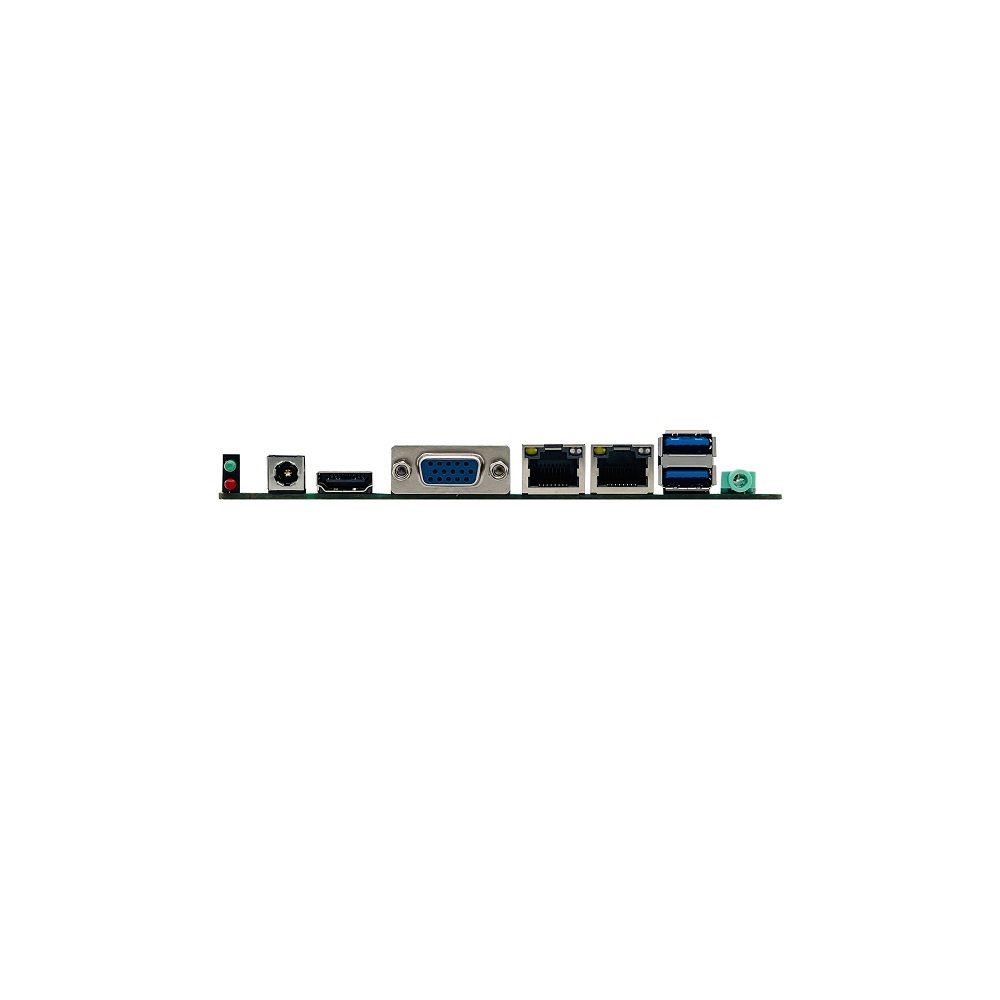

主板后部IO: 1*HDD+POWER LED 1*DC IN(Φ=5.5*2.5mm) 1*HDMI 1.4 1*VGA 1*RJ45或USB 1*RJ45 2*USB 3.0 1* 清COMS按鍵開關(位于USB3.0連接器背面) 1*Audio Line out/MIC二合一接口
|
內部可擴展IO: 6* COM接口(COM1-6默認支持RS232,其中COM1/2可跳線支持RS232或RS485,COM3可調整硬件支持RS485/RS422,COM4可調整硬件支持RS485) 4*USB2.0 1*MSATA插槽,支持SSD 1*Mmin PCI-E插槽,支持4G/3G 模塊 1*SIM 手機卡槽 1*SATA 3.0(6Gb/S) 1*Audio前面板插針 1*LVDS 30PIN(杜邦2.0)(可訂制為EDP) 1*屏背光供電接口 (6pin PH2.0) 1*AT-ATX跳線帽(設置通電自啟) 1*SPK功放接口4PIN 1*GPIO插針 |
|||
電源 |
DC 12V(如使用LVDS點屏,需根據屏的功耗來選擇足功率的電源) |
||||
尺寸 |
146*102*24mm(含風扇) |
||||
操作系統 |
支持Windows10、Windows11、Linux等 |
||||
工作溫度 |
-20-60攝氏度,濕度5%-95%無冷凝 (存儲溫度:-40-80攝氏度,濕度5%-95%無冷凝) |
