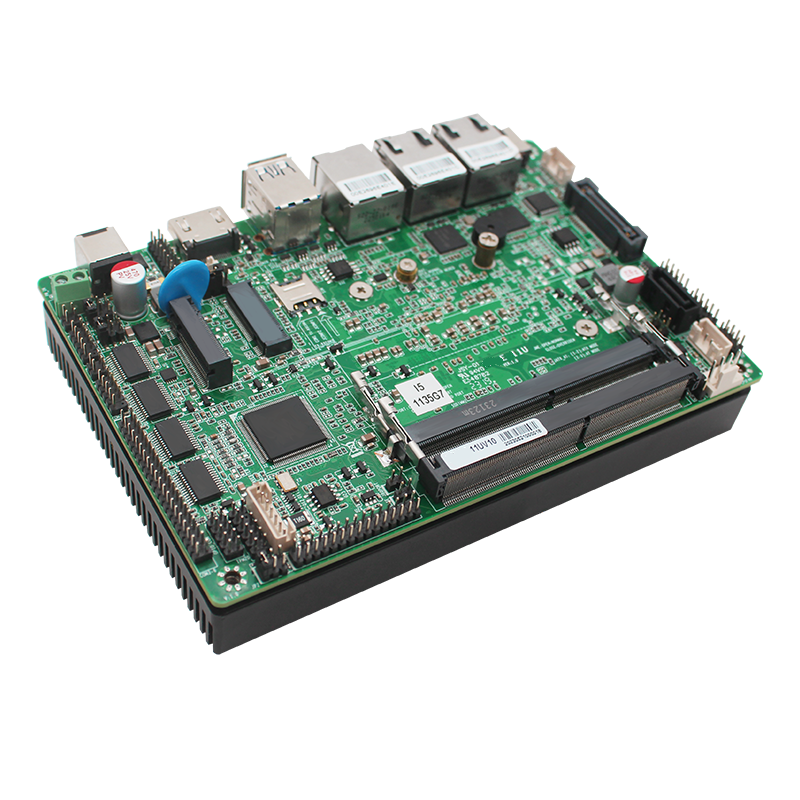

3.5英寸工控主板ZC35-E11U
概述:
ZC35-E11U是一款標準3.5英寸嵌入式工控主板。該板集成Intel 11代Tiger Lake-U系列低功耗嵌入式CPU,多款I(lǐng)3、I5、I7高性能CPU可選,該板板載3個INTEL網卡,支持6個串口(其中2個支持RS-485/422),顯示方面支持HDMI+VGA+LVDS多種顯示設備,板上還集成M.2,SIM卡槽、GPIO、SPKER等接口,擴展功能十分豐富。該板具有發熱量小,功耗低,穩定耐用等特點。產品廣泛用于工業控制、機器視覺、智能制造、數據采集、自助設備、交通安防、人證比對、門禁管理、道閘控制、監控、醫療設備、儀器儀表、媒體發布、網絡安全等場合。
◆ 該板集成Intel 11代Tiger Lake-U系列低功耗嵌入式CPU,TDP功耗12-18W,多款I(lǐng)3,I5,I7CPU可供選擇或訂制;
◆ CPU集成INTEL 銳炬? Xe高性能顯卡,支持HDMI+VGA+LVDS,支持三屏顯示輸出;

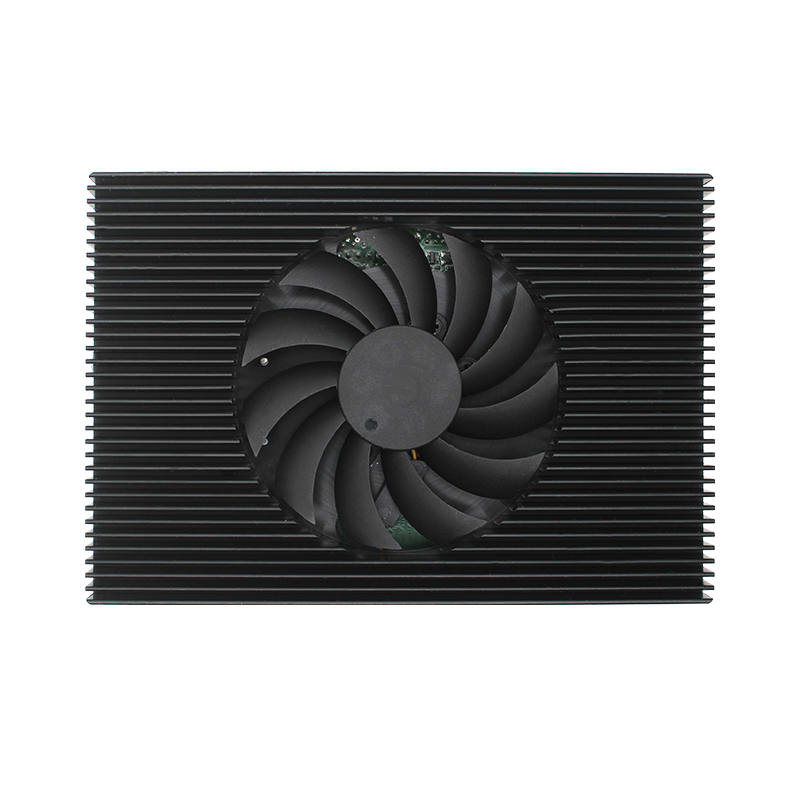

◆ 標準3.5英寸設計,尺寸148*102mm,CPU芯片設計在PCB底部,便于設計成無風扇整機,也可選配帶風扇散熱器;
◆ 板載3個INTEL有線網卡,2個I210/211+I226(2.5G),網速快,傳輸穩定,可選雙網版本;
◆ 板載6個RS232 COM口,其中2個可切換為RS485;
◆ 板載M.2 Bkey和SIM卡槽,支持安裝5G/4G通信模塊等設備;
◆ 支持M.2 NVME高速SSD和SATA3.0存儲設備;
◆ 板載功放接口,可直接驅動2個2Ω5W喇叭;
◆ 寬壓直流9-24V供電,可用于車載等多種特殊場合;
◆ 支持看門狗功能和硬件設置通電開機功能,適用于無人值守場合;
◆ 支持無盤啟動、網絡喚醒、定時開關機等功能;
ZC35-E11U 3.5英寸工控主板規格參數 |
||||
處理器 (不同批次型號有可能不同) |
Intel?Core i3-1115G4 |
Intel?Core i5-1135G7/1145G7 |
Intel?Core i7-1165G7/1185G7 |
|
雙核四線程,睿頻4.1G |
四核八線程,睿頻4.2/4.4G |
四核八線程,睿頻4.7/4.8G |
||
顯卡 |
CPU集成INTEL 銳炬? Xe高性能核顯,支持4K極清顯示 |
|||
內存 |
支持雙通道DDR4 SO-DIMM內存,最大支持64GB; |
|||
存儲 |
支持M.2 2280+SATA3.0兩種接口存儲設備 |
|||
網絡(3網口) |
2*Intel I210/211, 1000Mbp/s 1*Intel I226/I225,2500Mbp/s(可改為2*USB) |
|||
聲卡 |
板載ALC897 7.1聲道聲卡 |
|||
IO接口 |
主板后部IO: 1*DC IN(Φ=5.5*2.5mm) 1*HDMI 2.0 2*USB 3.0 1*RJ45(2.5G) 1*RJ45(1000M) 1*RJ45(1000M) 1*Audio Line out/MIC二合一
|
內部可擴展IO: 1*VGA插針 6* COM接口(COM1-6默認支持RS232,其中COM1/2可跳線支持RS232或RS485) 1*GPIO插針 1*TPM2.0插針 1*LVDS 30PIN(杜邦2.0) 1*屏背光供電接口 (6pin PH2.0) 1*JCASE(機箱開啟偵測) 1*SATA 3.0(6Gb/S) 1*SATA POWER 4*USB2.0插針 1*M.2 M-Key插槽,支持NVME SSD 1*M.2 B-Key插槽,支持4G/5G 模塊 1*SIM 手機卡槽 1*AT-ATX跳線帽(設置通電自啟) 1*SPK功放接口4PIN 1*EIO(用于對接訂制擴展板) |
||
電源 |
DC 9-24V,功率建議48W以上,(如使用LVDS點屏,需根據屏的功耗來選擇足功率的電源) |
|||
尺寸 |
148*102*20mm(不含散熱器),148*102*35mm(選配散熱器) |
|||
操作系統 |
支持Windows10、Windows11、Linux等 |
|||
工作溫度 |
-20-60攝氏度,濕度5%-95%無冷凝 (存儲溫度:-40-80攝氏度,濕度5%-95%無冷凝) |
